五室RTO
五室RTO

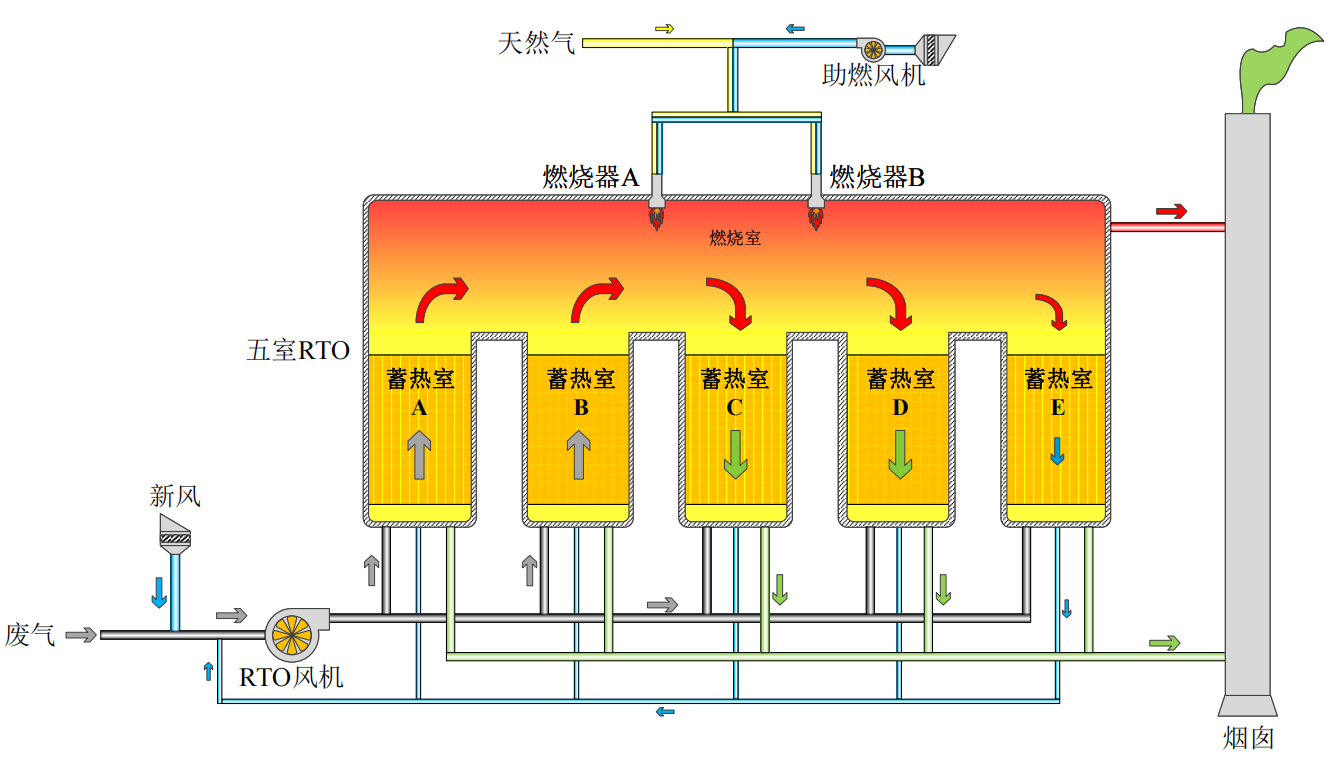

一．工艺流程说明： 热氧化单元： 有机废气在引风机的作用下进入五室RTO，RTO共有5个蓄热室，其中2个蓄热室用于废气进口预热、2个蓄热室用于废气出口吸热、1个蓄热室用于废气吹扫。废气先进入2个预热蓄热室的陶瓷蓄热体（该陶瓷介质“贮存”了上一循环的热量），蓄热陶瓷释放热量，温度降低，而有机废气吸收热量，温度升高，废气离开蓄热室后以较高的温度进入氧化室。同时利用RTO风机负压抽取吹扫室中残留的VOCs，重新通过预热室进入氧化室处理，以提高废气的处理效率。 在氧化室中有机废气高温氧化分解成无害的CO2和H2O，如果废气的温度未达到氧化设定温度，则由燃烧器直接加热补偿至氧化设定温度；如果废气浓度足够高，氧化时可以不需要天然气加热，靠有机物氧化分解放出的热量便可以维持自燃及余热利用。氧化后的一部分高温气体经过2个出口放热室的陶瓷蓄热体排出，（此时陶瓷处于温度较低状态），高温气体释放大量热量给蓄热陶瓷，气体降温，而陶瓷蓄热室吸收大量热量后升温储存（用于下一个循环预热有机废气）。处理后的洁净气体进入烟囱，通过烟囱高空排入大气。
二．工艺特点 1．系统热效率高。RTO陶瓷蓄热体吸收废气氧化分解后释放的热量，再用这些热量预热后续进入的低温废气，系统整体热效率高，热损失少。 2．去除效率高。通过合理设计炉膛温度和废气停留时间，RTO能够高效氧化分解绝大多数有机化合物，确保尾气稳定达标排放。 3．无二次污染。RTO属于燃烧法，其产物主要是二氧化碳和水蒸气，通常情况下不会产生燃烧副产物、废水、固废危废等。 4．适用范围广。相较于其他处理工艺，RTO工艺对废气浓度的适应性好，不容易受到浓度波动的影响；对废气成分的适应性较强，能够高效氧化分解绝大多数有机化合物。 5．可实现余热回收。如废气浓度足够，RTO氧化分解产生的多余热量可以通过配套余热锅炉、热交换器或热风系统，将热量回收用于、厂区供暖、生产工艺加热、产生蒸汽等，具有一定经济效益。 |
